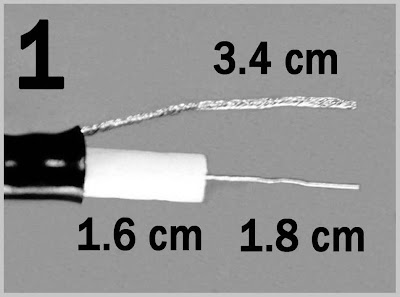

Pilih ujung kabel tv yg tidak terpasang jek antenanya, Kupas pembungkus lapisan warna hitam sepanjang 3.4 cm sisihkan kepinggir serabut (berupa anyaman) untuk diplintir, berikutnya kupas lg pembungkus warna putih sepanjang 1.8 cm, akan nampak kawat tembaga tunggal sebagai kawat inti, selanjutnya kikis tipis bagian permukaannya biasanya tertutup (lapisan email) gunanya agar arus yg terhubung antara kawat tembaga tunggal dengan JP(mur/baut) tetep lancar.
lihat gambar 1
Setelah proses mengupas kabel tv selesai, langkah selanjutnya adalah terlebih dahulu melepas paralon kecil yg masih terpasang di paralon besar terminal antena tv lalu masukan kabel tv pd paralon kecil. berikutnya pasang kabel yg sdh dikupas pd JP(mur/baut) yg terlihat pd papan PCB, lilitkan kawat tembaga(tunggal) pd JP(mur/baut) bagian atas lalu kencangkan dg menggunakan obeng(mata+). berikutnya lilitkan lg kawat serabut yg sdh diplintir pd JP bagian bawah lalu kencangkan.
lihat gambar 2
Masukan kembali paralon kecil pada paralon besar sebagai penutup terminal antena tv. sampai pada tahap ini pemasangan kabel tv ke terminal antena tv sudah selesai.
lihat gambar 3
Pemasangan terminal antena, masukan terlabih dahulu terminal antena kebadan antena sebelum reflektor(kawat kasa) bagian belakang antena dipasang, kencangkan tapping yg ada disamping terminal, gunakan obeng(mata+) pastikan terminal menempel kuat/tidak mudah tergeser. selanjutnya, lilitkan kabel antena tv ke atas bagian direktor(jari-jari antena). fungsinya agar terminal antena tidak mudah terlepas.
lihat gambar 4
Hasil akhir pemasangan kabel tv pada terminal antena TITAN
lihat gambar 5
